PRODUCTS
・単位はmmで表記しています
・適合径はΦ48.6mmです
・ボルトの締付け具合により、多少の誤差が生じます
※パイプの差込み長さは強度を保つ為、50mmを推奨しております
-

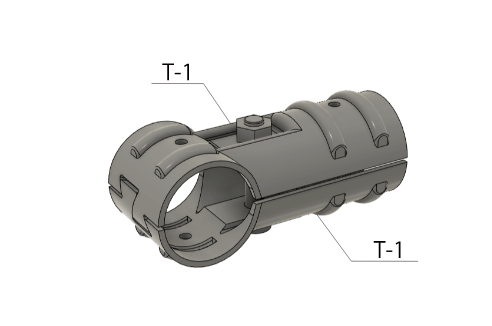

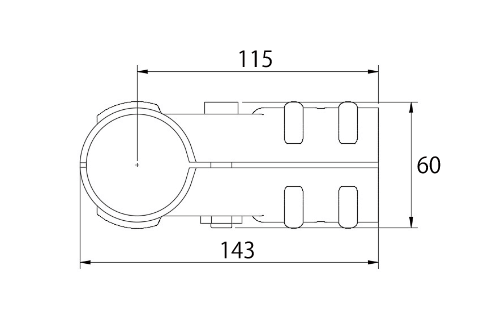

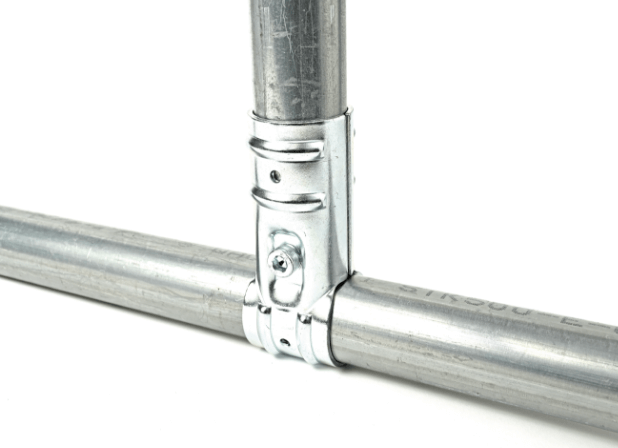

NTY-TA1
3方向 T字ジョイント
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
533ｇ
・T-1：2個
・ボルト/ナット
M10：1セット
-

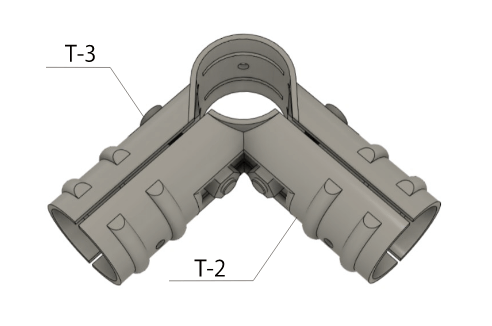

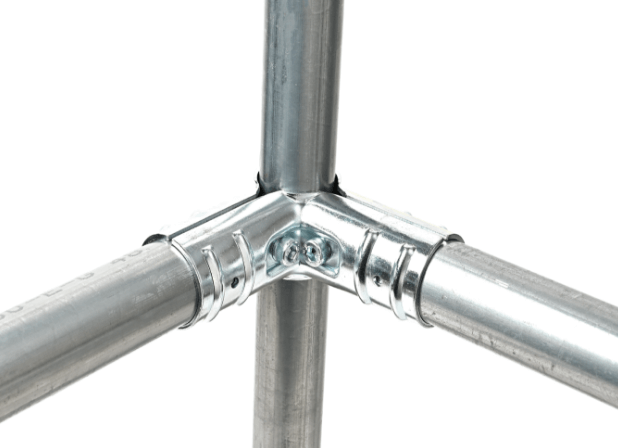

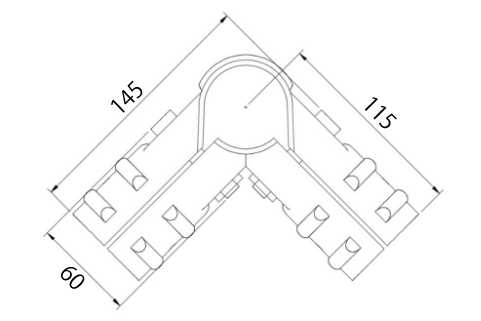

NTY-TA2
4方向 コーナージョイント 角度90°
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
855ｇ
・T-2：1個
・T-3：1個
・ボルト/ナット
M10：2セット
-

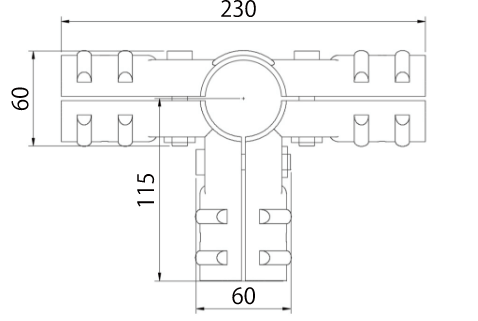

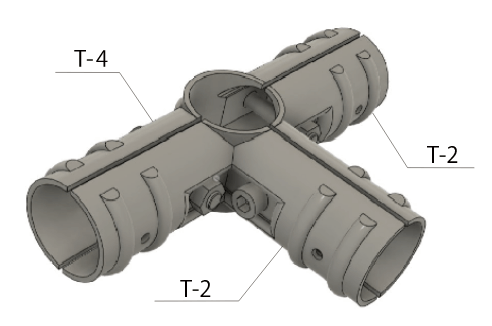

NTY-TA3
5方向 ジョイント 角度90°
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
1195ｇ
・T-2：2個
・T-4：1個
・ボルト/ナット
M10：3セット
-

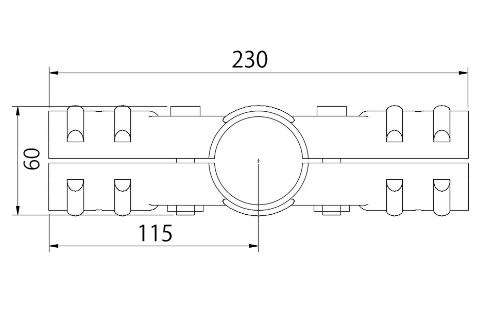

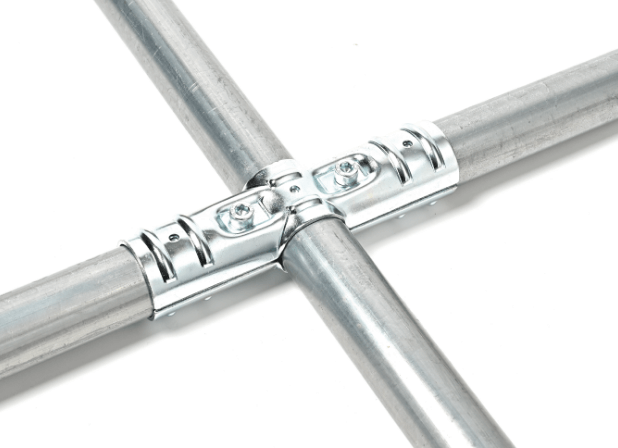

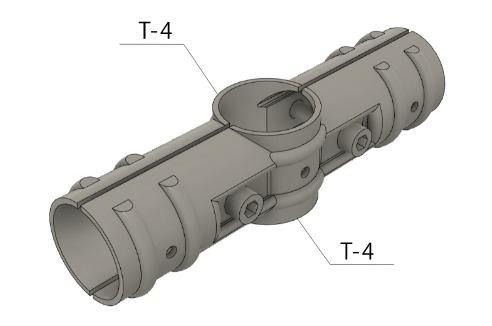

NTY-TA4
4方向 十字ジョイント
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
844ｇ
・T-4：2個
・ボルト/ナット
M10：2セット
-

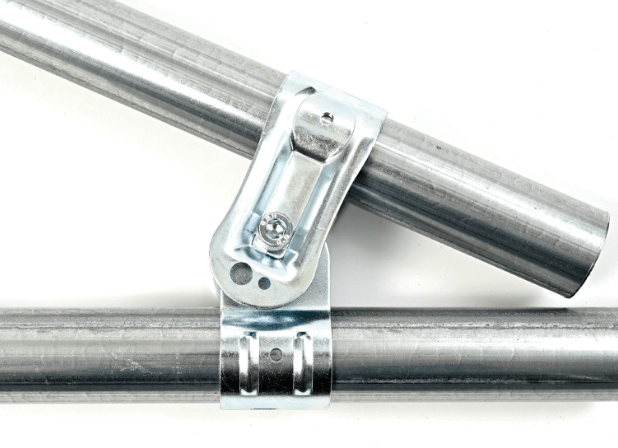

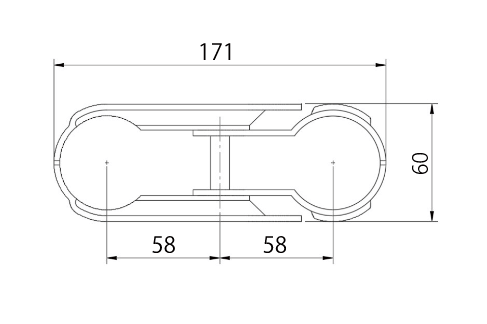

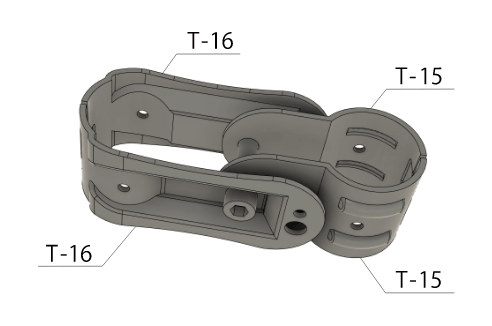

NTY-TA7
角度自在ジョイント
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
650ｇ
・T-15：2個
・T-16：2個
・ボルト/ナット
M10：1セット
-

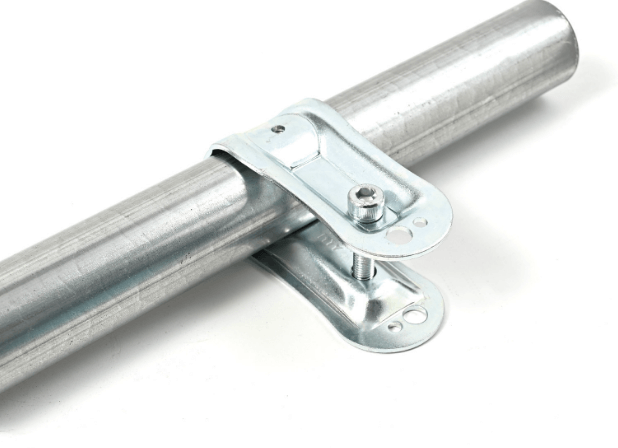

NTY-TA13
板受けジョイント
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
376ｇ
・T-16：2個
・ボルト/ナット
M10：1セット
-

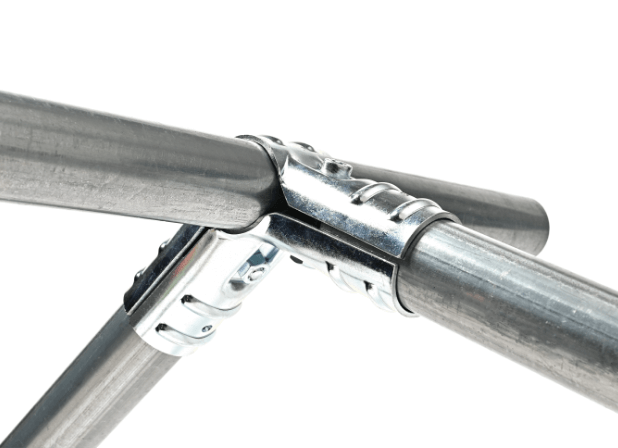

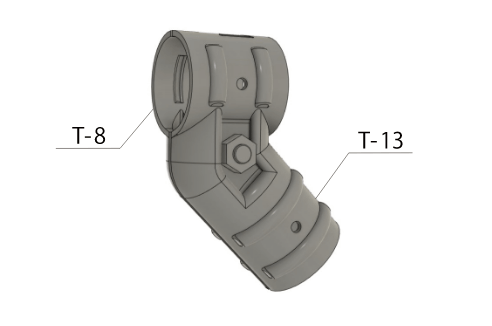

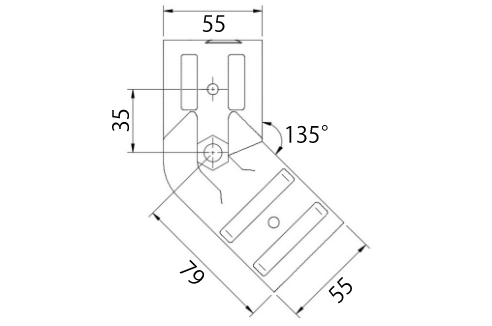

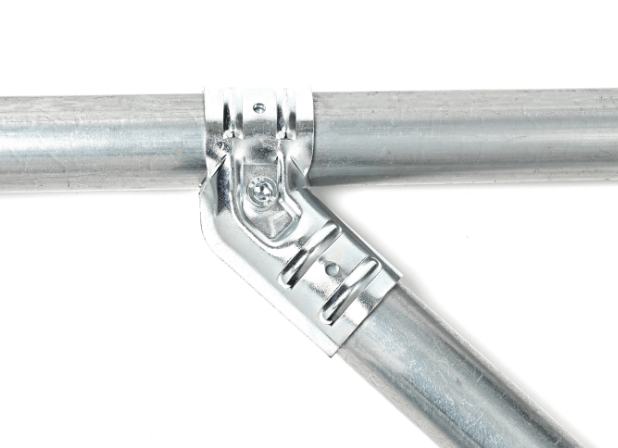

NTY-TA15
3方向 筋交いジョイント 角度45°
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
535ｇ
・T-8：1個
・T-13：1個
・ボルト/ナット
M10：1セット
-

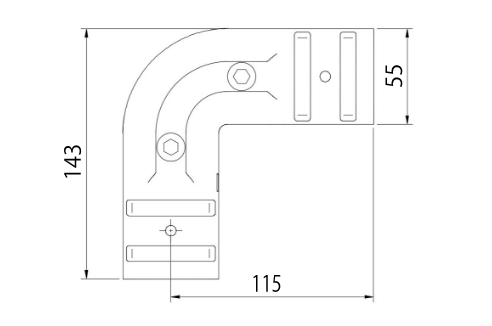

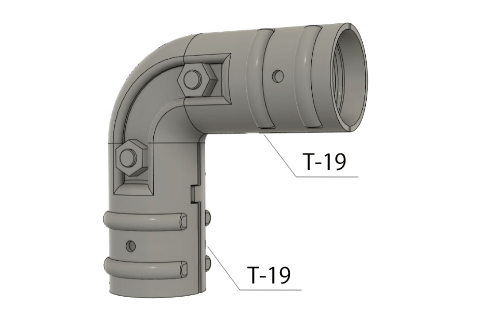

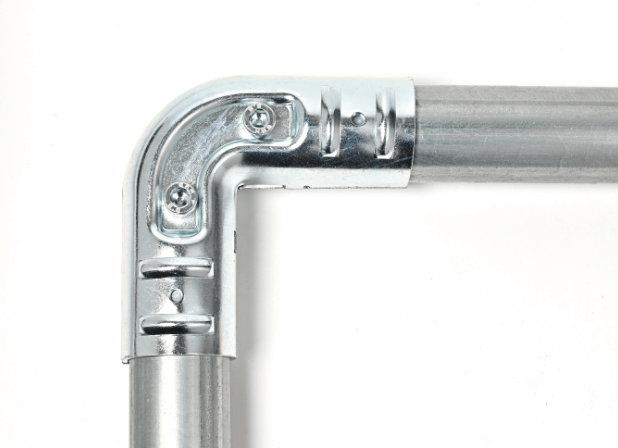

NTY-TA19
2方向 Ｌ字ジョイント 角度90°
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
882ｇ
・T-19：2個
・ボルト/ナット
M10：2セット
-

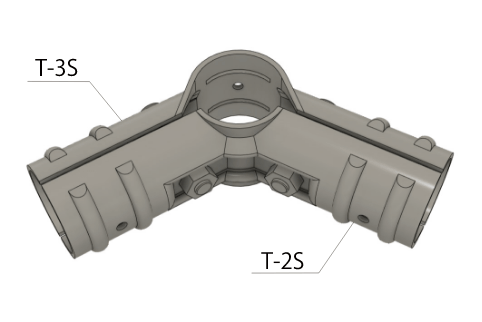

NTY-TA120
4方向 屋根ジョイント 角度120°
■ 材 質 …
■ 質 量 …
■ セット内容 …鉄（亜鉛メッキ処理）
855ｇ
・T-2Ｓ：1個
・T-3Ｓ：1個
・ボルト/ナット
M10：2セット
-

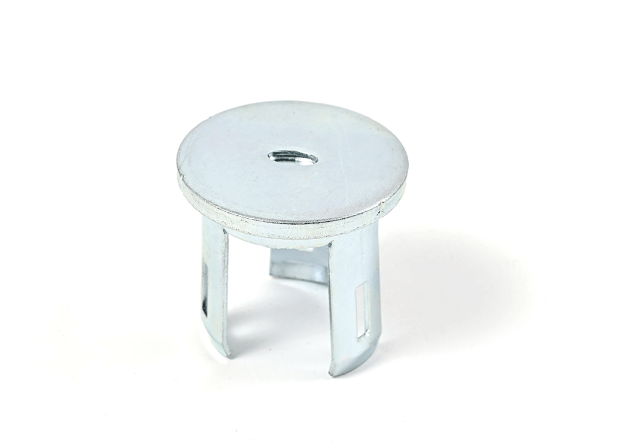

NTY-TACAP
キャップ
■ 材 質
鉄（亜鉛メッキ処理）
■ 質 量

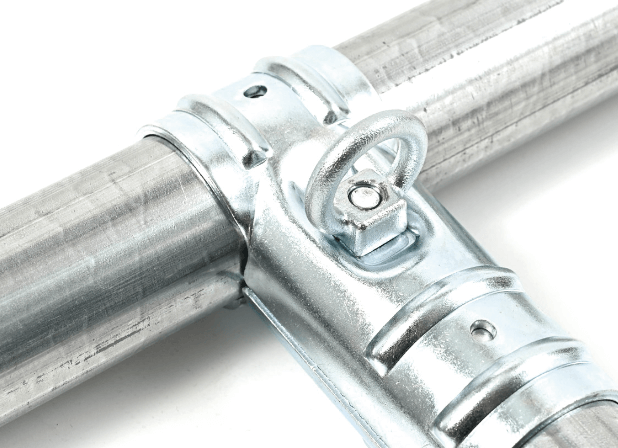

135ｇNTY-TARING
アイナット
■ 材 質
鉄（亜鉛メッキ処理）
■ 質 量
40ｇ
